您現在所在位置：大田閥門 >> 液化氣石油專用閥
AH42F立式液相安全回流閥適用于液化石油氣泵出口的液相出口管路上，用于超壓介質的安全回流，標準回流壓差大于0.5MPa時液化石油氣能自動回流入罐。AH42F立式液相安全回流閥可調整回流壓差為0.3~0.8MPa，或按用戶要求確定，當泵前壓力超過規定值時，閥門自動開啟，并起安全回流作用，保證設備和管路的安全運行。
| 設計、制造 | 法蘭連接 | 結構長度 | 公稱通徑 | 公稱壓力 |
|---|---|---|---|---|
| GB/T12243 | JB/T79-94、GB9113-2000 | GB12221-89 | DN25~DN150mm | PN1.6、2.5、4.0MPa |
| 公稱壓力 | 殼體試驗 | 密封試驗 | 開啟壓力 | 適用介質 | 適宜溫度 |
|---|---|---|---|---|---|
| 1.6 | 2.4 | 0.9PK | 用戶確定 | 液化氣、天然氣 等非腐蝕性介質 |
-40~+80℃ |
| 2.5 | 3.75 | ||||
| 4.0 | 4.4 |
| 閥體、閥蓋 | 閥座、閥瓣、閥桿 | 彈簧 | 密封面 |
|---|---|---|---|
| WCB | 鉻不銹鋼 | 鉻釩鋼 | 聚四氟乙烯 |

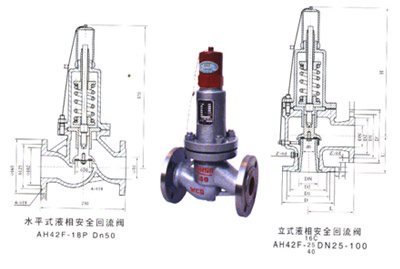

| 公稱通徑 DN(mm) | AH42F - 16C P型主要連接尺寸和外形尺寸 | 重量 （kg） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | D | D1 | D2 | b | f | Z-фd | DN， | D， | D1， | D2， | b， | f， | Z-фd | H | do | ||
| 25 | 100 | 95 | 115 | 85 | 65 | 14 | 2 | 4-14 | 32 | 140 | 100 | 78 | 16 | 3 | 4-18 | 250 | 15 | 12 |
| 32 | 115 | 100 | 140 | 100 | 78 | 16 | 2 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 280 | 20 | 14 |
| 40 | 120 | 110 | 150 | 110 | 85 | 16 | 3 | 4-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 290 | 25 | 16 |
| 50 | 135 | 120 | 165 | 125 | 100 | 16 | 3 | 4-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 341 | 32 | 21 |
| 80 | 170 | 135 | 200 | 160 | 135 | 18 | 3 | 8-18 | 100 | 220 | 180 | 155 | 20 | 3 | 8-18 | 470 | 50 | 43 |
| 100 | 205 | 160 | 220 | 180 | 155 | 20 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 580 | 65 | 65 |
| 150 | 250 | 210 | 285 | 240 | 210 | 24 | 3 | 8-22 | 175 | 315 | 270 | 240 | 26 | 3 | 8-23 | 670 | 100 | 110 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AH42F立式液相安全回流閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
