概述

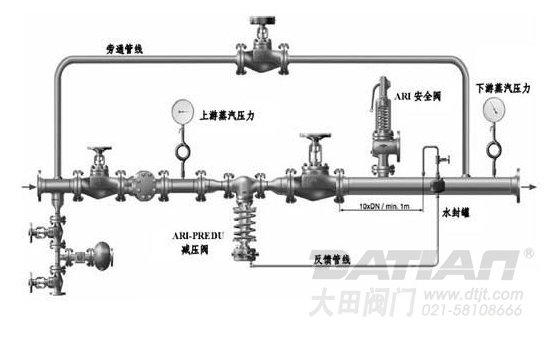

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列調節閥作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。壓力分段調節從15~250KPa。可按需要組合滿足用戶工況要求。

標準規格

閥體型式：直通鑄造球型閥體
閥芯型式：快開型閥芯
公稱通徑：DN20 ~300 NPS3/4〞~12〞
公稱壓力：PN16 ~64 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
閥蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯
密封墊：金屬夾石墨密封
執行機構：薄膜自力式、活塞式自力式、
表面涂漆：綠色丙稀酸聚胺酯磁漆

型號編制

ZZY	結構形式	公稱壓力	閥體材質	作用方式	冷凝器	壓力調節范圍(KPa)	公稱通徑
Z系列自力式調節閥	P:單座自力式調節閥 M:套筒自力立式調節閥	PN16=16 CL150LB=150 LB	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	B:閥后壓力控制 K:閥前壓力控制	無：不帶 C：帶冷凝器	15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500	DN50= DN50 NPS2〞=NPS2〞
如：單座自力式調節閥，公稱壓力PN16，WCB材質，閥后調壓，不帶冷凝器，壓力范圍120-220KPa,口徑DN50 型號為：ZZYP-16C-B-120~220-DN50

性能及選用參數表

公稱通徑（DN）		20	25			32	40			50			65	80			100			125		150				200		250			300
額定流量系數（KV）		7	11			20	30			48			75	120			190			300		480				760		1100			1750
額定行程		8				10				14			20				25			40						50		60			70
公稱壓力		PN 16、40、64 CLASS150LB~300LB
壓力調節范圍（Kpa）		15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制壓力盡量選擇在調節范圍中間值附件。
流量特性		快開
調節精度%		±5-10
使用溫度		-40℃≤不帶冷凝器≤200℃≤帶冷凝器≤350℃
允許泄漏量	硬密封（1/h）	單座：≤10-4閥額定容量（IV）級；套筒：≤5×10-4閥額定容量（II級）
允許泄漏量	軟密封（1/h）	0.15		0.30				0.45			0.60				0.90			1.7			4.0			6.75			11.10			16.0
減壓比	最大	10
減壓比	最小	1.25
閥前壓力的最小值
閥前壓力KPa		30			50				100			150				200			250				300		350				400
閥后壓力KPa		15-24			15-40				15-80			15-120				20-160			25-200				30-240		35-280				40-320
閥前壓力KPa		450			500				550			600				650			700				750		800				850
閥后壓力KPa		45-360			50-400				55-440			60-480				65-520			170-560				75-600		80-640				85-680
閥前壓力KPa		900			950				1000			1250				1500			2000				2500		3000
閥后壓力KPa		90-720			95-760				100-800			125-1000				150-1200			200-1600				250-2000		300-2400
