概述

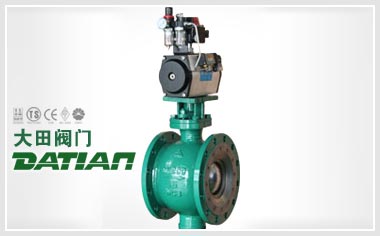

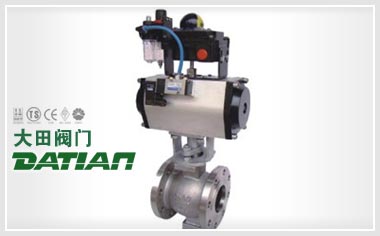

ZSRV氣動薄膜V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳調節閥產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

標準規格

閥體型式：直通鑄造球閥
閥芯型式：V型開口部分球體
公稱通徑：DN50 ~300 NPS 2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填料：V型聚四氟乙烯、柔性石墨填料等
密封墊：金屬夾石墨密封
執行機構：
電動：DTR系列、 3810L系列
表面涂漆：綠色丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	R	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	S:氣動活塞執行機構 J:氣動薄膜執行機構	R 角行程	V:標準型V型調節球閥 VF:軟密封V型調節球閥	PN16=16 CL150LB=150 LB	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN50= DN50 NPS2〞=NPS2〞

性能

流量特性	近似等百分比
可調范圍	全腔型 200:1
額定CV值	硬密封CV 32~3700 軟密封CV 32~3550
行程	全開 90°
允許泄漏量	硬密封:IV級（0.01% 閥額定容量）軟密封:VI級（氣泡級）
基本誤差%	氣動 ±2	電動±2.0
回差%	氣動 ≤1.5	電動≤1.0
死區%	氣動 ≤0.6	電動≤1.0

注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。

選用參數表

公稱通徑DN（mm）		25	40	50	65	80	100	125	150	200	250	300
額定流量系數Cv	硬密封	32	78	90	160	250	360	610	1120	1850	2950	3700
額定流量系數Cv	軟密封	32	78	90	150	240	345	580	1080	1800	2800	3550
雙作用氣動執行機構		氣源壓力 400KPa
型號	扭矩（N.M）	PTFE填料，金屬密封允許壓差單位MPa
ATD75	46.5	1.72	0.83	0.53	0.30	0.16
ATD88	73.2		1.33	1.33	0.49	0.28
ATD100	106					0.48	0.16
ATD125	221					0.82	0.45	0.25	0.19
ATD160	453						0.81	0.52	0.40	0.13
ATD200	850							0.9	0.69	0.60	0.42	0.31
單作用氣動執行機構		氣源壓力 400KPa
型號	扭矩（N.M）	PTFE填料，金屬密封允許壓差單位MPa
ATS88	44	0.60	0.24	0.16	0.08
ATS100	60.7	1.10	0.49	0.31	0.17	0.08
ATS125	126		1.21	0.79	0.44	0.25	0.06
ATS160	269					0.56	0.20	0.10	0.08
ATS200	467					0.81	0.56	0.31	0.24
ATS240	880							0.9	0.69	0.46	0.24	0.17
