閥門定位器的組成

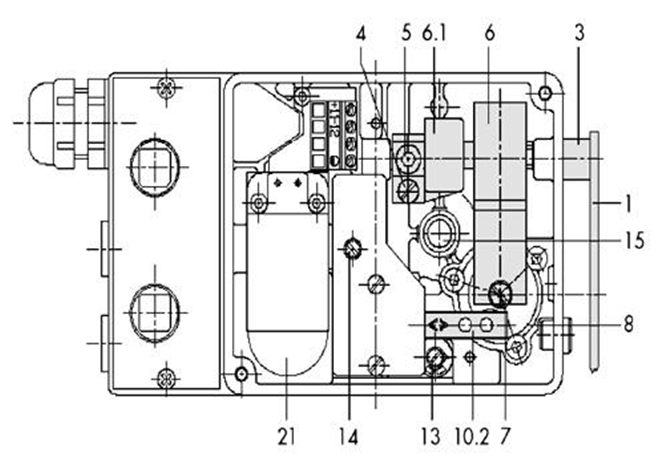

以SAMSON 的4763 電/氣閥門定位器（圖1A）為例，定位器主要組成部分見圖2。

圖2
1.反饋桿（1） 2.反饋彈簧（6） 3.反饋風箱（7） 4. 氣動功率放大器（7下部） 5. 電/氣轉換器（21）

閥門定位器工作原理

1. 模擬定位器

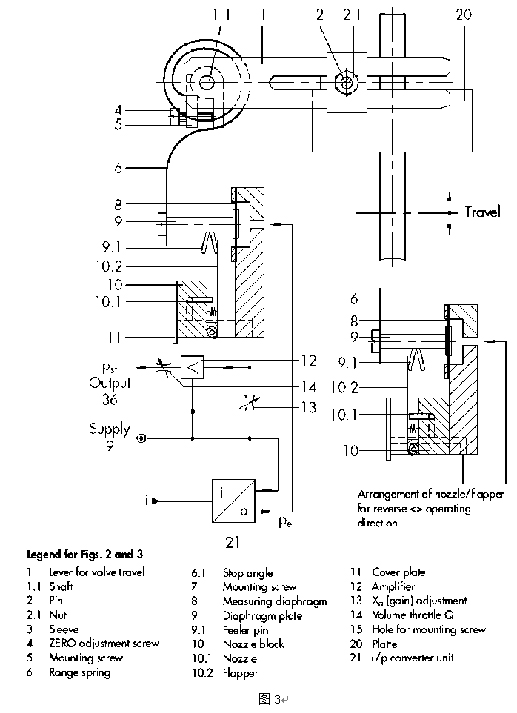

我們還是以SAMSON的4763定位器為例（參考圖3）。我們設：調節閥為FC（氣開）；定位器為正作用

A）閥位根據輸入信號成比例動作
輸入信號↑→Pe 點氣壓↑→反饋風箱中連桿（9）向左動作→壓緊彈簧（6），擋板（10.2）靠近噴嘴（10.1）→輸出風壓↑→閥桿（對于氣開閥）↑→壓緊彈簧（6）→反饋風箱中連桿（9）向右動作→擋板（10.2）離開噴嘴（10.1）→輸出氣壓（Pst）↓。當反饋彈簧的力與反饋風箱的力平衡時，閥位保持與輸入信號對應的位置。

B）定位
當輸入信號不變時：由于工藝條件變化導致閥桿↑→壓緊執行器彈簧→壓緊彈簧（6）→反饋風箱中連桿（9）向右動作→擋板（10.2）離開噴嘴（10.1）→輸出氣壓↓→由執行器向下的彈簧力使閥位回到原來的地方。
由于工藝條件變化導致閥桿↓→放松執行器彈簧→放松彈簧（6）→反饋風箱中連桿（9）向左動作→擋板（10.2）靠近噴嘴（10.1）→輸出氣壓↑→使執行器向上運動使閥位回到原來的地方。
