電動Ⅲ型電-氣閥門定位器（以下簡稱定位器）現場檢驗時，若按儀表使用說明書介紹或化學工業出版社出版的CCZ—Ⅲ型電動單元組合儀表—書所述的檢驗方法，均采用DFX—01型信號發生器作為定位器的輸入信號源。在使用中至少有二點不便：一是，信號發生器需220V AC供電，但現場220V AC供電端子很少；二是，由于信號發生器不是“本安”儀表，危險場所不適使用。

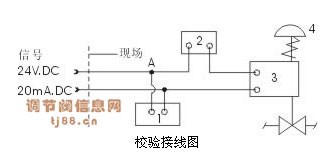

直接由調節器或手操器（對需隔離離柵的回路，還需經輸出安全保持器），輸出一個固定的20mA DC電流。經電阻箱分流后，就可以得到一個既安全又可靠的4~20mA DC信號。在現場校驗定位器時，其接線如圖所示。

• 1—為0.1~9999六位電阻箱，ZX—21型；
• 2—為標準電流表，精度為0.5級以上，量程為0~25mADC；
• 3—閥門定位器；
• 4—為氣動薄膜式調節閥。

根據，克?；舴虻谝欢?mdash;節點電流定律可知，流經標準電流表上的電流（即定位器線圈輸入電流），與流經電阻箱上的電流之和，總是等于流入節點A處20mA DC的電流。改變電阻箱的阻值，可改變電阻箱支路的電流，那么定位器輸入支路的電流也會隨著變化。若電阻箱的阻值遠遠大于定位器線圈的阻值，可視電阻值為“開路”，由標準電流表上可以觀察出，定位器輸入電流為20mA DC。若電阻箱的阻值遠遠小于定位器的阻值，可視電阻箱為“短路”，由標準電流表上可以觀察出，定位器輸入電流為“0”。
若定位器安裝在“危險場所”，由于信號是由調節器或手操器經輸出安全保持器傳遞而來。則現場校驗時，如果發生短路，或者轉動電阻箱轉盤時可能產生的“火花”，由于安全保持器的限制，均不能引起危險情況的發生。
因此按圖接線后，只要逐漸增加或減少電阻箱的阻值，就可以使定位器得到一個既安全又方便的4~20mA DC的輸入信號。
