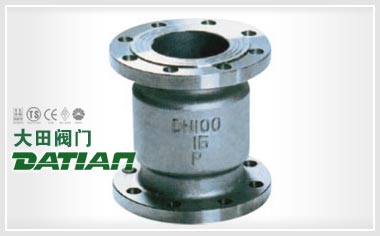

H42立式止回閥

概述

H42立式止回閥嚴格按 API6D、GB/T12235 標準設計制造,本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。H42N立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。立式止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

應用規范

  1. 設計制造按12236—89
  2. 結構長度按SDV公司規定
  3. 法蘭型式及尺寸JB／T79 94
  4. 閥門檢查和試驗按API STD 598

結構示意圖

H42立式止回閥結構示意圖

主體材質

CF8、cF3、CFSM、CF3M WC6

1.6MPa主要連接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 105 105 105 150 160 170 180 200 210 275 300 380
D mm 95 105 115 135 145 160 180 195 215 245 280 335
重量 kg - - - - - 7.9 11 12 19.5 36 47 65

2.5MPa主要連接尺寸及重量

尺寸 DN 20 25 32 40 50 65 80 100 125 150 200
L mm 105 105 150 160 170 180 200 210 275 300 380
D mm 105 115 135 145 160 180 195 230 275 300 360
重量 kg - - - - 7.9 11 12 20 38 48 70

4.0MPa主要連接尺寸及重量

尺寸 DN 50 65 80 100 125 150 200
L mm 170 180 200 210 275 300 380
D mm 160 180 195 230 270 300 375
重量 kg 7.9 11 12 20 38 48 72



立式止回閥相關產品

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H42立式止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
