上展式放料閥

概述

上展式放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

主要零件材料

  1. 閥體
  2. 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
  3. 手輪：可鍛鑄鐵球墨鑄鐵或鋼
  4. 閥桿
  5. 法蘭：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
  6. 閥瓣
  7. 密封圈
  8. 螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
  9. 墊片
  10. 填料：聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊
  11. 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
  12. 閥桿螺母：銅

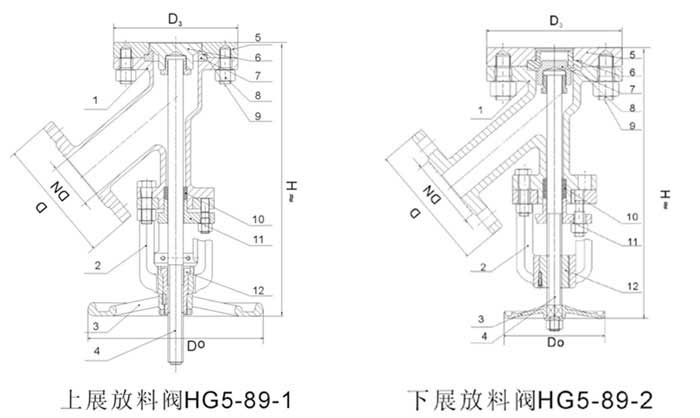

結構示意圖

上展式放料閥結構示意圖

主要外形尺寸（法蘭尺寸按JB79PN1.6MPa）

口徑
DN(mm)		 上展式 下展式
D D3 H DO D D3 H DO
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 335 665 320
200 335 335 900 360 335 405 800 360
250 405 405 1035 500 405 460 945 500

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的上展式放料閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
