AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥

您現在所在位置：大田閥門 >> 襯氟閥門(襯里閥門)

概述

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸： ANSI B16.1

用途

AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：125、150

測試

襯里層：電火花檢測
實驗與檢驗按APL598標準
公稱壓力：PN閥體：Lb×1.5 密封：Lb×1.1

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料隔膜：氟塑料
閥瓣：鑄鐵閥桿：碳鋼、不銹鋼手輪：鑄鐵

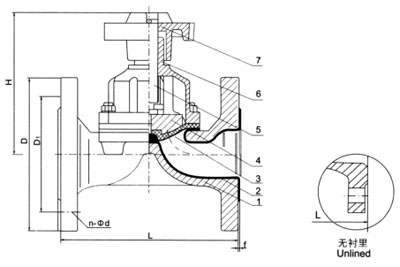

部件列表：

1、閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪
AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥

公稱通徑		公稱壓力	L	D	D1	n-Фd	f
DN	NPS	Class	mm	mm/in	mm/in	in	mm
15	1/2	150	108/125	89/31/2	60.5/23/8	4-5/8	2
20	3/4		117/135	98/37/8	70/23/4	4-5/8	2
25	1		127/145	108/41/4	79.5/31/8	4-5/8	2
32	11/4		146/160	117/45/8	89/31/2	4-5/8	2
40	11/2		159/180	127/5	98.5/31/2	4-5/8	2
50	2		190/210	152/6	120.5/43/4	4-3/4	2
65	21/2	125	216/260	178/7	139.5/51/2	4-3/4	2
80	3		254/300	190/71/2	152.5/6	4-3/4	2
100	4		305/350	229/9	190.5/71/2	8-3/4	2
125	5		356/400	254/10	219/81/2	8-7/8	2
150	6		406/460	279/11	241.5/91/2	8-7/8	2
200	8		521/570	343/121/2	298.5/113/4	8-7/8	2
250	10		635/680	406/16	362/141/4	12-1	2
300	12		749/790	483/19	432/17	12-1	2
350	14		787/900	55/21	12	12-11/8	2
400	16		914/1000	597/231/2	540/211/4	16-11/8	2

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
