SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥

通用型雙金屬疏水閥的四種功能

  1. 排空氣和不：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
  2. 阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
  3. 排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
  4. 起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

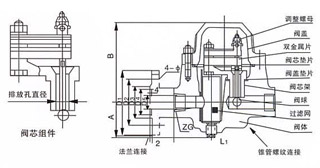

結構示意圖

SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥結構示意圖

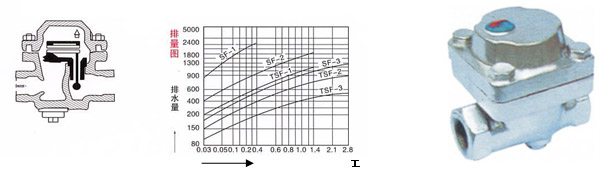

SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥

主要連接尺寸

型號 公稱通徑DN（mm） 尺寸
L H H1
TSF-1/2/3 15 110 130 35
20 110 130 35
25 110 130 35
SF-1/2/3 15 155 170 45
20 155 170 45
25 155 170 45

主要零件材料

零件名稱 材料
閥體 碳鋼
墊片
墊片 F304柔性石墨
閥芯組件 不銹鋼
排放孔密封面 堆焊硬質合金
過濾網 不銹鋼

主要外型連接尺寸

型號 公稱通徑DN（mm） 尺寸
L H D D1 D2 b f Z-Φd
SF-1/2/3-GF 15 230 180 95 65 45 14 2 4-Φ14
20 230 180 105 75 55 14 2 4-Φ14
25 230 185 115 85 65 14 2 4-Φ14
32 250 195 135 100 78 16 2 4-Φ18
40 250 200 145 110 85 16 3 4-Φ18
50 250 208 160 125 100 16 3 4-Φ18
TSF-1/2/3-GF 15 210 140 95 65 45 14 2 4-Φ14
20 210 145 105 75 55 14 2 4-Φ14
25 210 150 115 85 65 14 2 4-Φ14



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
