CS19HY型熱動力式疏水閥

結構特點

  1. CS19HY型熱動力式疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
  2. 備有過濾器和排污。
  3. 該閥動作靈敏可靠，排水量大。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

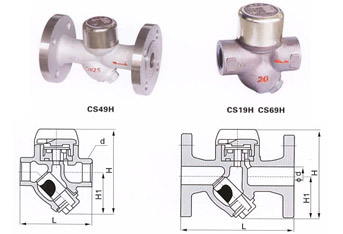

CS19HY型熱動力式疏水閥結構示意圖

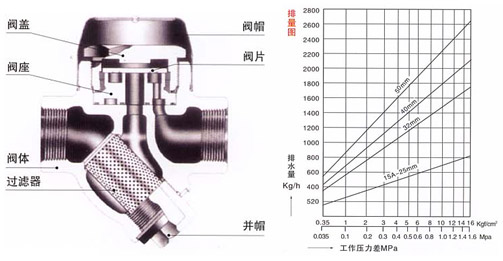

CS19HY型熱動力式疏水閥結構示意圖

工作原理：

本疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。

主要零件材料


主要零件		 閥體 閥蓋 閥片 閥帽
材料 鑄鋼 鍛鋼 不銹鋼 不銹鋼

主要外型及連接尺寸

產品型號 DN 尺寸
螺紋連接 承插焊連接 法蘭連接
L H L H d1 t L H D D1 D2 b f Z-Φd
CS19H-16/25/40C
CS69H-16/25/40C
CS49H-16/25/40C		 15 90 80 75 80 23 7 150 110 95 65 45 14 2 4-Φ14
20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-Φ14
25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-Φ14
32 120 138 120 138 42 12 230 138 135 100 78 16 2 4-Φ18
40 120 148 120 148 52 12 230 148 145 110 85 16 3 4×Φ18
50 140 163 140 163 62 12 230 163 160 125 100 16 3 4×Φ18
65 / / / / / / 250 185 180 145 120 18 3 4×Φ18
80 / / / / / / 280 285 195 160 135 20 3 8×Φ18
100 / / / / / / 310 315 215 180 155 20 3 8×Φ18
CS19H-16Z
CS49H-16Z		 15 90 80 75 80 23 7 150 110 95 95 45 14 2 4-Φ14
20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-Φ14
25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-Φ14



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS19HY型熱動力式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
