概述

氣動對夾襯膠蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節(jié)流體通道的一種閥門。氣動襯膠蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節(jié)功能和關閉密封特性，是近十幾年來發(fā)展最快的閥門品種之一。

設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216

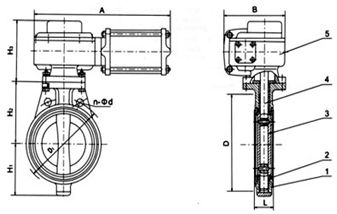

D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置

用途

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置	組合件

壓力等級：PN（MPa）　1.0　1.6

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

主要尺寸參數

公稱通徑DN	公稱壓力MPa	工作壓力MPs	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	氣動裝置				氣源接頭	質量
公稱通徑DN	公稱壓力MPa	工作壓力MPs	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	型號	A mm	B mm	H3 mm	氣源接頭	質量
40	1.0	1.0	33	150	110	4-18
0			43	165	125	4-18	64	120	6D3A	210	70	120	M10×1	5.5
65			46	185	145	4-18	80	120	6D3A	210	70	120	M10×1	8
80			46	200	160	8-18	112	130	6D8	240	183	183	M10×1	11
100			52	220	180	8-18	90	145	6D8	240	183	183	M10×1	12
125			56	250	210	8-18	112	160	6D20	480	203	200	M10×1	37.5
150			56	285	240	8-22	132	175	6D20	480	203	200	M10×1	39.5
200			60	340	295	8-22	160	210	6D40	480	215	200	M10×1	49
250			68	395	350	12-22	206	235	6D60	480	228	200	M10×1	68
300			78	445	400	12-22	232	273	6D90	578	305	265	M10×1	99
350			78	505	460	16-22	263	310	6D130	612	318	268	M10×1	119
400			102	565	515	20-26	295	340	6D160	685	370	310	M12×1.5	182
450			114	615	565	20-26	327	370	6D300	1070	399	296	M12×1.5	258
500			127	670	620	20-26	358	399	6D300	1070	399	296	M12×1.5	297
550			140	730	675	20-30	384	430	6D500	1070	409	296	M12×1.5	325
600			154	780	725	20-30	474	460	6D500	1070	409	296	M12×1.5	399
700			165	895	840	24-30
800			190	1015	950	24-33
900			203	1115	1050	28-33
1000			216	1230	1160	28-36
