GM高真空隔膜閥是真空系統中，供切斷或接通氣流之用?；?，連接管焊接式更溴化鋰制冷設備中的理想配件。
閥體：碳鋼、不銹鋼
隔膜：丁晴橡膠、氟橡膠
閥桿：不銹鋼
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

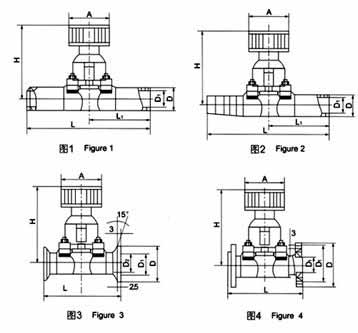

| 型號 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| ?GM-10C-H（I） | 10 | 19 | 80 | 55 | 240 | 120 |
| GM-25C-H（I） | 25 | 32 | 105 | 80 | 240 | 120 |
| GM-40C-H | 40 | 45 | 133 | 100 | 240 | 120 |
| GM-50C-H | 50 | 57 | 157 | 100 | 240 | 120 |
| GM-10D-H（I） | 10 | 19 | 77．5 | 50 | 150 | 150 |
| GM-25D-H（I） | 25 | 32 | 105 | 60 | 75 | 75 |
| 型號 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| GM-10C-H（II） | 10 | 19 | 80 | 55 | 195 | 120 |
| GM-25C-H（II） | 25 | 32 | 105 | 80 | 236 | 120 |
| GM-10D-H（II） | 10 | 19 | 77．5 | 50 | 150 | 75 |
| GM-25D-H（II） | 25 | 32 | 105 | 66 | 175 | 75 |
| 型號 | DN | D | H | A | L | L1 |
|---|---|---|---|---|---|---|
| GM-10C-KF | 10 | 30 | 12．2 | 80 | 55 | 75 |
| GM-25C-KF | 25 | 40 | 26．2 | 105 | 80 | 120 |
| GM-40C-KF | 40 | 50 | 41．2 | 133 | 100 | 120 |
| 型號 | DN | D | H | A | L | L1 | n-φc |
|---|---|---|---|---|---|---|---|
| GM-10C | 10 | 46 | 36 | 80 | 55 | 75 | 4-φ6 |
| GM-25C | 25 | 70 | 55 | 105 | 80 | 120 | 4-φ7 |
| GM-40C | 40 | 100 | 80 | 133 | 100 | 150 | 4-φ9 |
| GM-50C | 50 | 110 | 90 | 157 | 100 | 180 | 4-φ9 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GM高真空隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
