概述

J6BK41Fs氣動襯氟塑料截止閥，專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216 JB78

用途

J6BK41Fs氣動襯氟塑料截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

材料

閥體：鑄鐵、碳鋼不銹鋼閥蓋：鑄鐵、碳鋼不銹鋼襯里：氟塑料
氣缸：球墨鑄鐵活塞：碳鋼閥瓣：碳鋼、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料手輪：鑄鐵、碳鋼

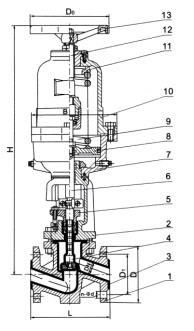

部件列表

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	H	D0	質量	部件列表
15	1.6 1.0	1.6	130	95	65	4-14				1、閥體、2、閥蓋3、閥體襯里4、閥瓣5、壓蓋6、中閥桿7、下氣缸8、活塞9、彈簧10、上氣缸11、壓盤12、上閥桿13、手輪
20			150	105	75	4-14
25			160	115	85	4-14	550	160	23
32			180	140	100	4-18	558	160	25.5
40			200	150	110	4-18	722	200	50
50			230	165	125	4-18	732	200	51.5
65		1.0	290	185	145	4-18
80			310	200	160	6/2-18	990	320	140
100			350	220	180	6/2-18	1048	320	169
125			400	250	210	6/2-18	1158	320	220
150			480	285	240	6/2-22
200		0.6	600	340	295	6/2-22
