J941Fs電動襯氟塑料截止閥，專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216 JB78

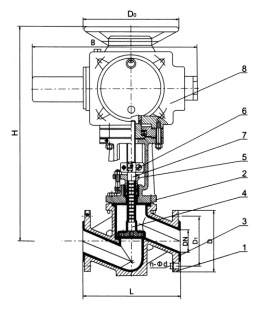

1、閥體、2、閥蓋3、閥體襯里4、閥瓣
5、壓蓋子6、連接板7、閥桿8、電動裝置
J941Fs電動襯氟塑料截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
閥體：鑄鐵、碳鋼 不銹鋼 閥蓋：鑄鐵、碳鋼 不銹鋼 襯里：氟塑料
閥瓣：碳鋼 、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料 電動裝置：組合件
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd | H | 型號 | A | B | 質量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | ||||||
| 20 | 150 | 105 | 75 | 4-14 | ||||||||
| 25 | 160 | 115 | 85 | 4-14 | 492 | ZA1-5-14 | 395 | 168 | 23 | |||
| 32 | 180 | 140 | 100 | 4-18 | 499 | ZA1-5-14 | 395 | 168 | 26 | |||
| 40 | 200 | 150 | 110 | 4-18 | 520 | ZA2-10-18 | 526 | 470 | 80 | |||
| 50 | 230 | 165 | 125 | 4-18 | 530 | ZA2-10-18 | 526 | 470 | 82 | |||
| 65 | 290 | 185 | 145 | 4-18 | 579 | ZA2-15-18 | 526 | 470 | 90 | |||
| 80 | 310 | 200 | 160 | 6/2-18 | 597 | ZA2-15-18 | 526 | 470 | 100 | |||
| 100 | 350 | 220 | 180 | 6/2-18 | 629 | ZA2-15-18 | 526 | 470 | 122 | |||
| 125 | 400 | 250 | 210 | 6/2-18 | ||||||||
| 150 | 480 | 285 | 240 | 6/2-22 | ||||||||
| 200 | 600 | 340 | 295 | 6/2-22 |
注：表中電動裝置為天二通ZA型，是本廠基型產品，同時可按客戶要求配置。
