概述

法蘭襯膠蝶閥采用整體包膠形式（閥體、閥瓣包膠即介質過流部分均無跟閥體直接接觸），以適應不同介質的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。法蘭襯膠蝶閥廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中、以確保不同使用條件下的密封性、耐蝕性。

設計與制造：GB12238
結構長度：GB12221（13系列）
法蘭連接尺寸：GB4216

結構示意圖

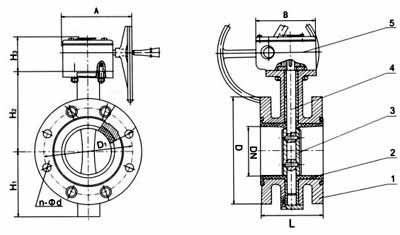

法蘭襯膠蝶閥結構示意圖
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿

用途

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置	組合件

壓力等級：PN（MPa）　1.0　1.6

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置

主要尺寸參數

公稱通徑DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	質量
公稱通徑DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	質量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26		327	420	242
500	229	671	620	20-26		352	480	279
600	267	780	725	20-30		446	560	396
700	292	895	840	24-30		486	610	596
